SRAM의 Dynamic Built In Self Repair(BIST, BISR)

SRAM의 BIST에 대해서 공부하다 찾아본 논문 내용을 정리하고자 한다.





SRAM TEST의 필요성

• 임베디드 sram은 SoC(System-on-Chip)의 큰 비중을 차지하므로, high fault tolerance와 reliability를 가져야 한다.
• 테스트는 메모리의 결함을 분석하고 정확성을 검사하는 필수적인 과정이다.
  크게 produciton testing과 field testing으로 나뉜다.
• Production testing은 자동 테스트 장비(ATE)를 사용하여 수행되며, 외부 장비를 이용한 테스트이기에 비용이 많이 들고 시간이 오래 걸린다.
• Field Testing은 시스템 내에서 각 임베디드 메모리를 별도로 테스트하는 것이 어렵기 때문에, 내장된 하드웨어 및 소프트웨어를 사용하여 자체적으로 테스트를 수행하는 것이다.

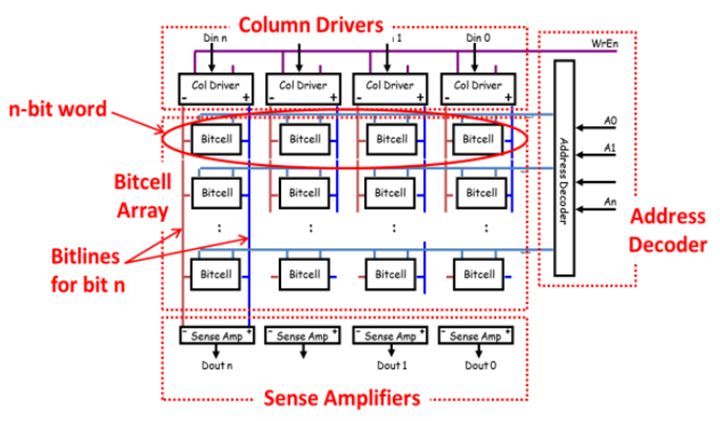

전형적인 SRAM의 아키텍쳐는 다음과 같은 sub block들로 구성되어 있다.

DYNAMIC BUILT-IN SELF-REPAIR FOR EMBEDDED SRAM USING REDUNDANCY ARCHITECTURE



구성 요소 (Component)	설명 (Description)
Column Driver	Bitcell Array에서 데이터를 읽고 쓰는 데 필요한 회로를 포함한다.
Bitcell Array	각각 1비트를 저장하는 비트셀로 구성된 2차원 배열. 하나의 비트셀 행(row)은 하나의 워드(word)를 구성한다.
Sense Amplifier(SA)	신호를 증폭하여 선택된 비트셀 행의 데이터를 읽어들이기 위한 아날로그 회로를 포함한다.
Address Decoder	지정된 메모리 주소로부터 워드(비트셀 행)를 디코딩하는 회로이다.







---

Fault model과 Test algorithm

BIST의 프로세스는 다음과 같다.

1. March 알고리즘으로 Test pattern 생성

2. Test Controller로 Circuit Under Test(CUT)

3. Output Response Analysis (ORA)







주요 Fault Models

Fault 종류 (Fault Type)	설명 (Description)
SAF (Struck-at Faults)	신호가 0 또는 1에 고정되어 변하지 않는 결함
SOF (Stuck Open Faults)	신호가 열려(Open) 있어서 의도된 동작을 수행하지 못하는 결함
DRF (Data Retention Faults)	데이터가 메모리에 올바르게 유지되지 않는 결함
AF (Address Fault)	메모리 주소 접근 오류로 잘못된 워드가 선택되는 결함
ADOF (Address Decoder Open Faults)	주소 디코더의 연결이 끊어져 주소 해석이 실패하는 결함
TF (Transition Faults)	신호가 0 → 1 또는 1 → 0으로 정상 전환하지 못하는 결함
CF (Coupling Faults)	인접 셀 간 간섭으로 인한 결함 (세부 항목 아래 참조)
└ CFin (Inversion Coupling Faults)	한 셀의 상태 변화가 인접 셀의 값을 반전시키는 결함
└ Cfid (Idempotent Coupling Faults)	인접 셀의 상태를 변화 없이 강제로 고정시키는 결함
└ CFst (State Coupling Faults)	한 셀의 특정 상태가 인접 셀의 상태를 강제로 설정하는 결함
└ BF (Bridge Coupling Faults)	두 신호선이 브리지되어 서로 전기적으로 연결되는 결함













여러 종류의 Fault Models를 판단하기 위한 다양한 종류의 March Algorithm이 있는데,

알고리즘 종류에 따라 테스트 길이와 판별할 수 있는 Fault 종류 수가 다르기에 적절한 알고리즘 선정이 중요하다.

Algorithm	Test Length	Fault Coverage
March 3	10n	AF, SAF, SOF, TF
March C	11n	SAF, TF, CFin, Cfid, CFst, AF
March C-	10n	AF, SAF, TF, CFin, Cfid, CFst
March C+	14n	AF, SAF, TF, SOF, CFin, Cfid
March SS	22n	SAF, TF, WDF, RDF, DRDF, IRF, CFst, CFds, CFtr, CFwd, CFrd, CFdrd, Cfir













---

BUILT-IN SELF TEST(BIST)

• BIST는 DFT(Design for testability)의 일종으로, IC가 자체적으로 기능, 매개변수 등을 검사할 수 있도록 추가 하드웨어와 소프트웨어 기능을 설계하는 기법이다.
• BIST는 외부 자동 시험 장비(ATE)에 대한 의존도를 줄여주며, ET를 더 쉽고 빠르며 효율적이고 비용적으로도 유리하게 만든다.
• BIST의 적용 장점으로는 ATE 의존도 감소, 더 나은 결함 커버리지, 더 짧은 test time, 고객 지원 용이성, 생산 환경 외에서의 시험 가능성이 있다.


• BIST는 Logic BIST(LBIST)와 Memory BIST(MBIST)로 나뉘며, LBIST는 주로 랜덤 논리 시험을 위해 사용되고, MBIST는 메모리 장치를 검사하는 데 사용된다.
• MBIST는 특정한 테스트 패턴을 적용하여 메모리 결함을 드러내는 데 효과적이며, 다양한 산업 표준 알고리즘이 존재한다.(March, Chekerboard 등)

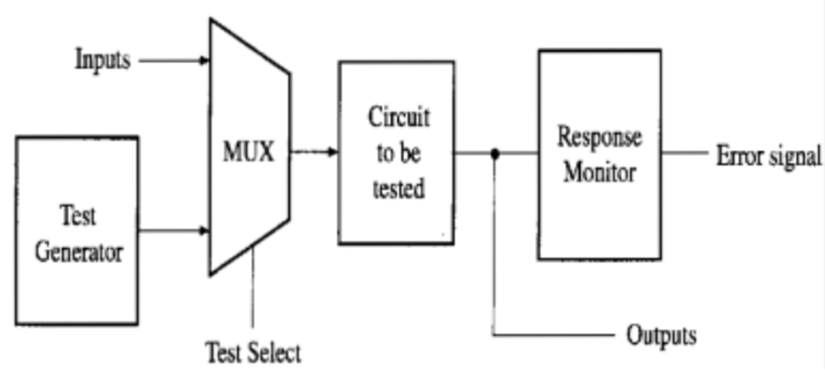

BIST Architecture



BIST 구성요소

구성 요소	설명 (Description)
BIST Controller	패턴 생성기(Pattern Generator)와 비교기(Comparator)를 제어한다. 메모리에 대해 Memory BIST Protocol을 준수하며 쓰기 및 읽기 연산을 수행하도록 조정한다.
Pattern Generator	Memory BIST를 위한 다양한 패턴을 생성한다. 생성하는 패턴은 Marching 1s/0s, Alternating 1s/0s, 랜덤 숫자, 고정 패턴 등을 포함한다.
Comparator	메모리에서 읽어온 데이터와 Pattern Generator가 만든 기대 값(expected value)을 비교한다. 일치하지 않는 경우에는 BIST Controller를 통해 실패로 플래그 처리한다.











---

BUILT IN SELF REPAIR(BISR)

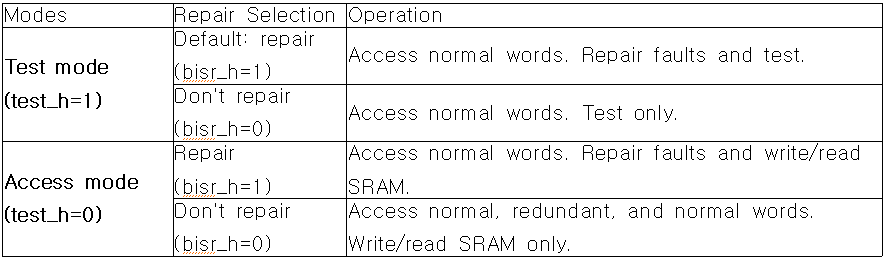

BISR는 메모리 사용자에게 Access Mode에서 BISR 적용 여부를 선택할 수 있는 유연성을 제공해 주어, 시스템 필요에 따라 리페어 자원 활용 여부를 자유롭게 조정할 수 있다.

• BISR을 적용할 경우(BISR_h = 1) -> 리던던트 워드를 리페어 용도로 활용
• BISR을 적용하지 않을 경우(BISR_h = 0) -> 리던던트 워드를 일반 데이터 워드처럼 활용







<리던던시 자원의 고효율 활용>

BISR을 사용하든 안하든 normal redundant words는 SRAM 내부에 존재하기에 추가면적 증가 없이 높은 활용도를 유지할 수 있다.



<Fault의 저장 최적화>

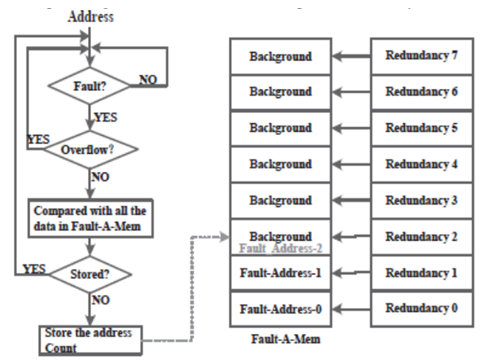

같은 결함 주소를 여러 번 저장하지 않고, 오직 한 번만 저장하는 최적화 방법을 적용했다.



실제 저장 방식:

BIST가 fault를 감지하면, BIAA 모듈이 Fault-A-Mem(결함 주소 메모리)에 기록하기 전

이미 저장된 주소들과 비교해 중복 여부를 확인한다.

초기에는 Fault-A-Mem에 "미리 dummy 데이터를 채워놓는 방식" 으로 비교를 단순화하였다.

➔ 결과적으로 메모리 오버헤드를 줄이고 fault 관리 효율을 높였다.















---

PROPOSED DYNAMIC BISR

Proposed BISR는 회로 내부에 자체 리페어 기능(Built-in Self-Repair)을 두어, Fault 발생 시 외부 개입 없이 스스로 고장 수리를 수행하는 구조를 가진다.



BISR 시스템의 세 가지 핵심 모듈 구성요소:



• BIST (Built-in Self-Test): Fault “탐지” 담당
• BIRA (Built-in Repair Analysis): Fault “분석 및 분류” 담당
• Multiplexer (MUX): 리던던시 적용을 위한 경로 스위칭 담당





BISR의 process는 다음과 같다.

• 먼저 BIST를 통해 메모리 결함(faulty locations)을 검출한다.
• 검출된 Fault는 BIRA를 통해 분석되어 결함 유형 및 개수에 따라 분류된다.

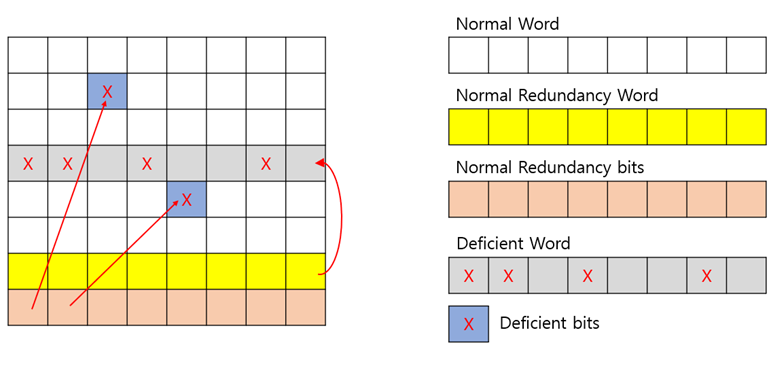

• Fault masking(가리기)은 리던던시 아키텍처를 이용해 수행한다.
• Fault masking 방식:
  Address에 많은 Fault가 존재 → 전체 Redundant Word 매핑
  Address에 일부 비트만 Fault → 해당 비트만 Redundant Bit로 매핑
• 모든 Faulty Address와 Redundant Address는 1:1 매핑(one-to-one mapping) 되어 수리율(Repair Rate)을 높인다.
